膜材信息
ETFE、STFE、PTFE 高透膜的比選
在建筑和結(jié)構(gòu)的方案設(shè)計階段，選擇高透光率的膜材時，常常會對不同種類膜材的特點把握不準。本文針對這個問題，將ETFE、STFE、PTFE高透膜的各自特點，進行詳細的梳理，以期為高透膜的選擇提供有理有據(jù)的技術(shù)支撐。

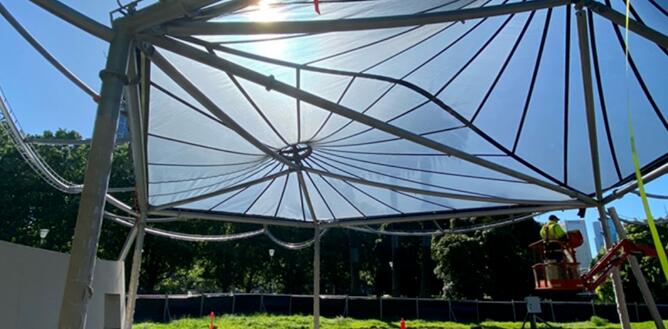

ETFE 膜材
ETFE膜材沒有織物基材，直接由熱塑成型的化合物薄膜構(gòu)成，是將ETFE（乙烯-四氟乙烯 共聚物）粉末或顆粒加熱至380攝氏度以上達到熔融狀態(tài)的樹脂漿，通過熱壓輪擠壓，最終定型成標(biāo)準厚度（0.1~0.5mm）和標(biāo)準幅寬（1.55~1.60m）的薄膜。

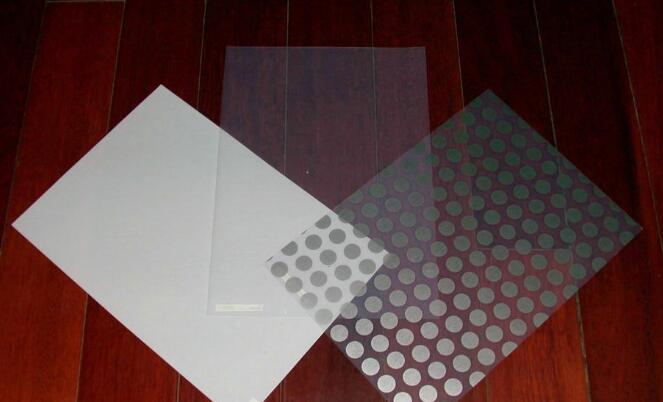

ETFE 膜材的優(yōu)點：透光率高（透明膜材可達90%）、透光透景，色彩豐富（可以各種顏色，而且通過鍍點可以控制透光率和遮陽系數(shù)），柔韌性好，非常適合應(yīng)用于（氣枕式）充氣膜結(jié)構(gòu)形式，以及膜單元板塊面積較小的單層張拉膜。
ETFE 膜材的注意事項：由于ETFE膜材強度低，需增加拉索以減小膜面跨度。拉索要穿過在膜面加焊的索套膜，以便與膜材協(xié)同工作。采用雙向索網(wǎng)或加設(shè)鋼梁時，還需要在索交叉點設(shè)置索夾。索套膜、交叉索夾、拉索及索頭都會影響膜面張拉和外觀效果。
STFE 膜材
STFE不是化學(xué)成分的英文縮寫，而是膜材商品名的英文縮寫（Structural、Transparent、Fluorinated、Envelope），其本質(zhì)是網(wǎng)格覆膜。區(qū)別在于其織物基材，不同于PVC膜材的聚酯纖維紗線，也不同于PTFE膜材的玻璃纖維紗線，而是擠壓特殊涂層的聚芳酯紗線；覆膜為特種含氟聚合物（涉及商業(yè)秘密未公開），單面覆膜。
STFE 膜材的優(yōu)點：覆膜的清晰度較好，可實現(xiàn)一定程度的透景。同時，由于有織物基材提高了膜材強度，抗拉強度可達4000N/5cm。即使不加拉索，膜單元跨度一般在3m以上。
STFE 膜材的注意事項：雖然在一定程度上透景，但透光率最多50%。另外，由于STFE膜材的特殊含氟聚合物覆膜，在其熱合連接時需要加焊黑色保護條，對外觀造成一定的影響。另外，獨家生產(chǎn)的現(xiàn)狀還不能充分發(fā)揮市場調(diào)節(jié)功能。
PTFE 網(wǎng)格覆膜
PTFE 網(wǎng)格覆膜是將玻璃纖維基材的紗線網(wǎng)格間距加大，并浸漬PTFE乳液，形成一定開孔率的網(wǎng)格織物基材，然后在特定溫度及特定壓力下，雙面貼覆PTFE薄膜，最終定型為一定厚度一定幅寬的網(wǎng)格覆膜材料，也習(xí)慣稱高透膜。
PTFE 網(wǎng)格覆膜的優(yōu)點：玻璃纖維紗線編織工藝成熟，可定制高強度的織物基材，能夠達到G6等級。即使不加拉索，膜單元跨度一般可達5m左右。初始預(yù)張力高，張拉平整、外觀效果好，PTFE的耐久性、自潔性好。

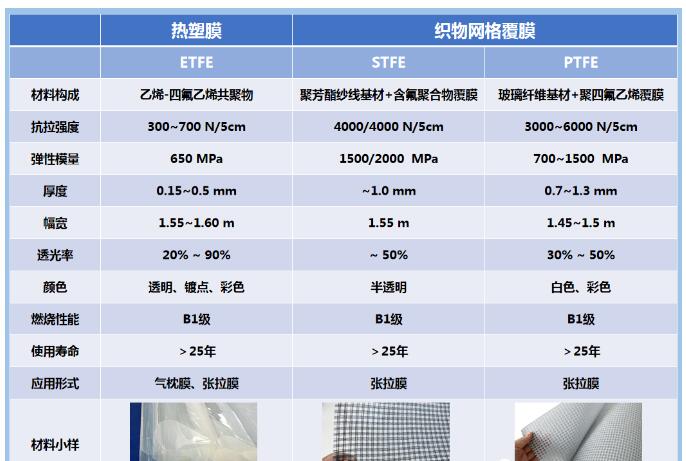

下表將三種膜材的常規(guī)性能參數(shù)匯總，便于選用。
其實，每種膜材都有各自不可替代的優(yōu)點，同時又有一時難以克服的不足，十全十美的膜材可能不現(xiàn)實。這就需要業(yè)主和設(shè)計師，根據(jù)具體項目的特點，做出適當(dāng)?shù)娜∩?，充分利用某種膜材的優(yōu)點、同時通過其它技術(shù)手段彌補其不足，做到物盡其用，好鋼用在刀刃上。
