單層張拉式ETFE膜單元的計算分析
ETFE膜材為各向同性均質材料，其強度指標可通過單軸拉伸試驗確定。根據其單軸拉伸試驗曲線的特點，ETFE膜材的強度指標包含了第一屈服強度、第二屈服強度以及極限抗拉強度。

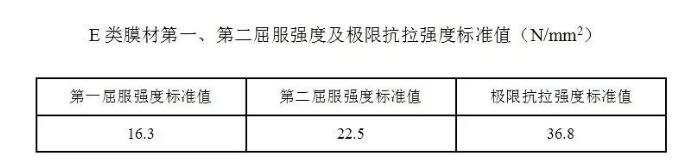

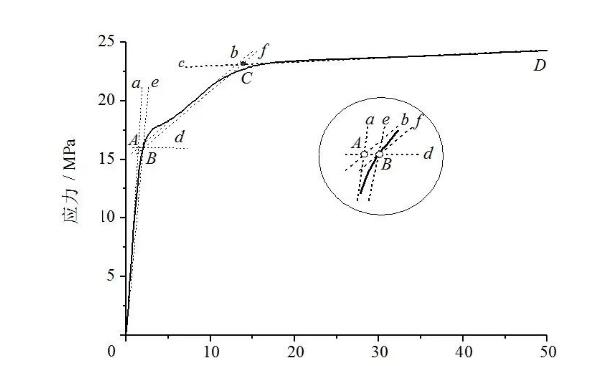

ETFE膜材在應力不超過第一轉折點時可以認為是線彈性材料，第一轉折點和第二轉折點之間材料發生了屈服，兩個轉折點分別定義為ETFE膜材的第一屈服點和第二屈服點。圖中，B點即為第一轉折點，對應的應力為第一屈服強度；C點即為第二轉折點，對應的應力為第二屈服強度。

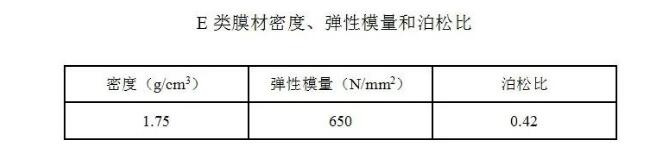

ETFE膜材斷裂時可發生400%左右的變形，但第一屈服點和第二屈服點對應的應變只有2~3%和15~20%。當應力小于第一屈服點時可認為是各向同性的線彈性材料。如上圖，取O點與B點、B點和C點的連線的斜率分別作為ETFE膜材的第一、第二彈性模量，其數值分別為650MPa、50MPa。
荷載效應分析時，在各種荷載組合作用下，膜面各點的最大主應力應滿足下列要求：
σmax ≤ f
f = fk/γR
式中：
σmax — 在各種荷載組合作用下的最大主應力值；
f — 對應于最大主應力方向的膜材抗拉強度設計值；
fk — 張拉式時，取第一屈服強度標準值；氣枕式時，取第二屈服強度標準值；
γR — 膜材抗力分項系數；第一類荷載效應組合時，張拉式γR=1.8、氣枕式γR=1.4；第二類荷載效應組合時，γR=1.2。
ETFE膜材的透光率極高、重量極輕、顏色豐富，因此得到了業主和設計師的青睞。ETFE膜材最初常應用于多層氣枕式膜結構。
最近幾年，ETFE膜材在單層張拉式膜結構中到了越來越多的應用。但由于ETFE膜材的強度不高，如果需要膜單元大跨度，實際工程中一般采用加膜面索的方式，以提高膜面的承載能力。
