氣枕膜單元的遮陽系數
遮陽系數，Shading coefficient，縮寫為SC。
定義：在給定條件下，太陽能總透射比與厚度3mm無色透明玻璃的太陽能總透射比的比值。
遮陽系數越小，阻擋陽光熱量向室內輻射的性能越好。隨著國家對建筑節能的要求越來越高，就建筑玻璃來講最主要的是遮陽(蔽) 系數Sc(或Se) 和傳熱系數K值(或U值) 。

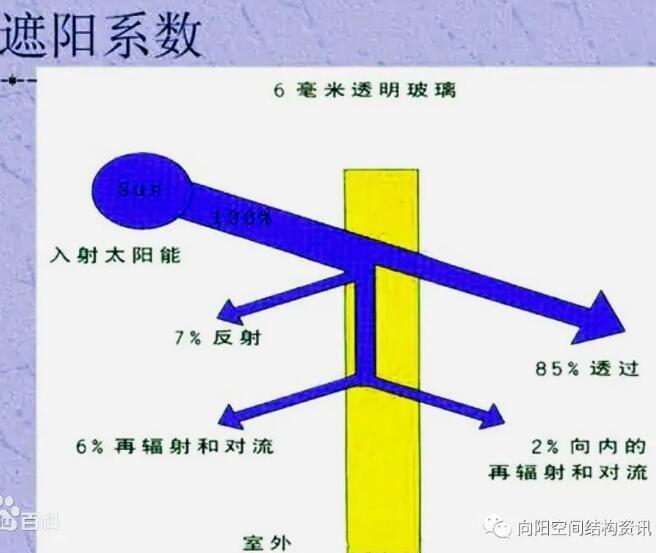

遮陽系數不但包括太陽光(300nm-2500nm）光譜穿透玻璃進入室內，還包括玻璃二次熱傳遞的能量。如有一塊茶色玻璃的太陽光直接透射比為50%，而太陽光總透射比為63%，那么多出來的13%就是玻璃吸收后的二次輻射。
其二，某玻璃遮陽系數為0.5，不能認為玻璃能讓50%的太陽熱量進入室內，應理解為此玻璃能透過的太陽熱量是標準3mm白玻璃透過熱量的50%。
其三，關于航向比，我們把標準的3mm白玻璃的太陽能透過率的取值稱為航向比，我國取值為0.889，而國際上取0.87，看來這個差別不是很大，但當與涉及國外建筑項目時應有共識。例計算遮陽系數Sc=太陽能得熱系數(SHGC)/ 航向比。當SHGC為0.818時，國內計算值為0.92，而國外計算結果為0.94。
太陽得熱系數SHGC又稱太陽能總透射比、得熱因子、g值。是指在相同條件下，太陽輻射能量透過玻璃進入室內的熱量（既包括直接透過的部分，也包括吸收后放出的熱量）與通過相同尺寸但無玻璃的開口進入室內的太陽能熱量的比率。
本文以某三層ETFE氣枕膜為例，從外到內依次為：上層63%鍍點覆蓋率膜材+中層透明膜材+下層46%鍍點覆蓋率膜材。

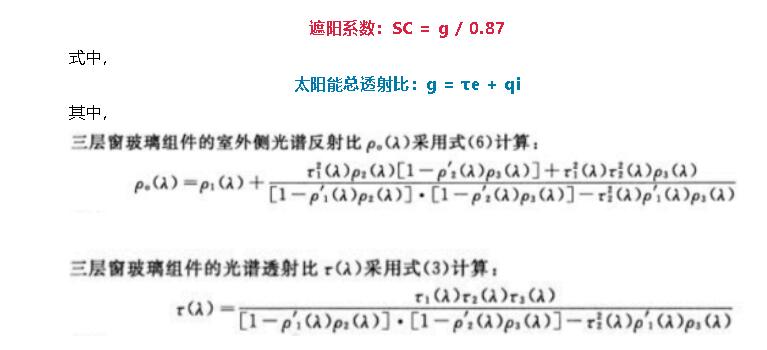

依據《建筑玻璃 可見光透射比、太陽光直接透射比、太陽能總透射比、紫外線透射比及有關窗玻璃參數的測定》GB/T 2680-2021
式中：
假設試樣室內表面校正輻射率：εi = 1
試樣室內表面換熱系數：hi=3.6+4.4εi/0.837=8.86 W/(m2·K)
假設試樣室外表面換熱系數：he=23 W/(m2·K)
假設氣枕外側與內側之間熱導系數：Λ=3 W/(m2·K)

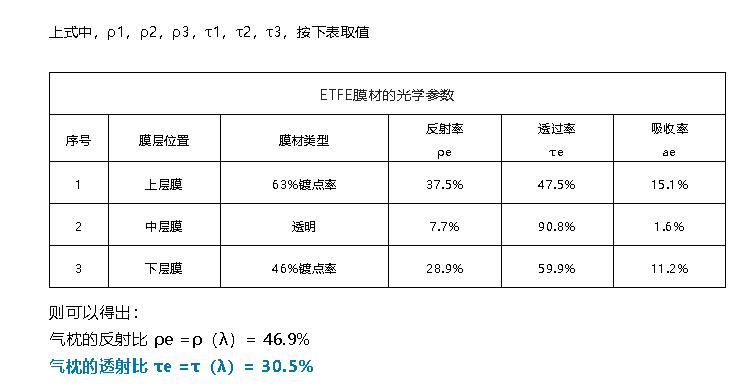

可見光吸收率：ae 按上表取值
故，

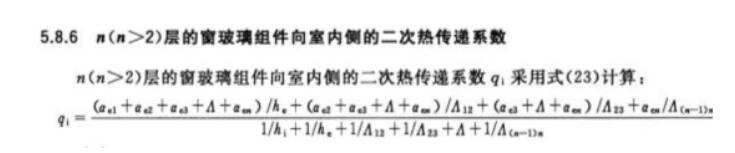

氣枕內側表面二次傳熱系數：qi = 6.1 %
則，g = τe + qi = 30.5%+6.1% = 0.366
此氣枕膜單元的遮陽系數：
SC=g/0.87=0.366/0.87=0.42
其實，可以看出上面的計算過程中，很多的參數取值參照了玻璃的參數。氣枕膜單元的遮陽系數的準確計算方法，還需要進行更多的相關實驗和理論研究。
