天幕：采光的華蓋
天幕Canopy，更加通俗的名字是采光頂篷或采光天窗。天幕為公共空間遮風擋雨的同時，又能保證明亮的采光，在街區覆蓋、歷史建筑改造、商場中庭等公共大空間中應用的案例越來越多。
天幕結構可以從建筑形態、網格形狀、結構形式、結構材料、是否封閉等多個維度進行分類，本文選擇從建筑曲面形態和結構形式方向展開介紹。

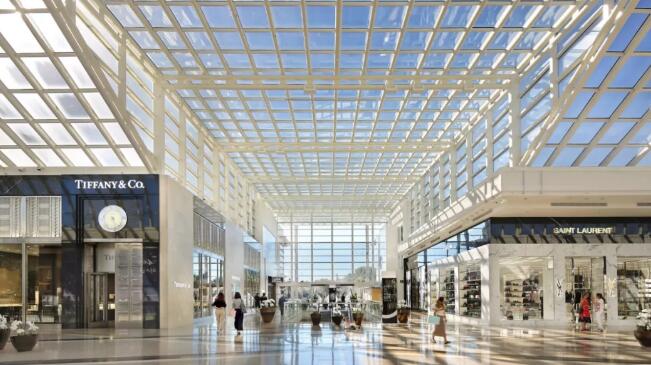

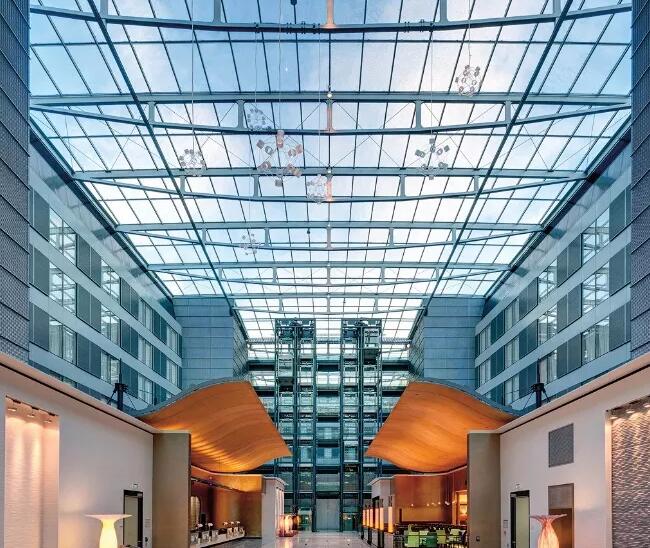

平面：梁的跨越
對于跨度比較小的天幕，采用單向梁或交叉梁即可實現。這一類天幕的結構創新主要體現的網格布置、截面形式和節點細節方面。例如，網格布置可以是三角形、四邊形、聯方形、六邊形等等。

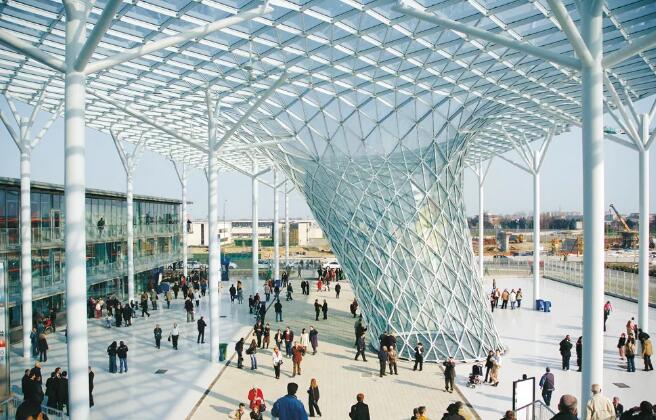

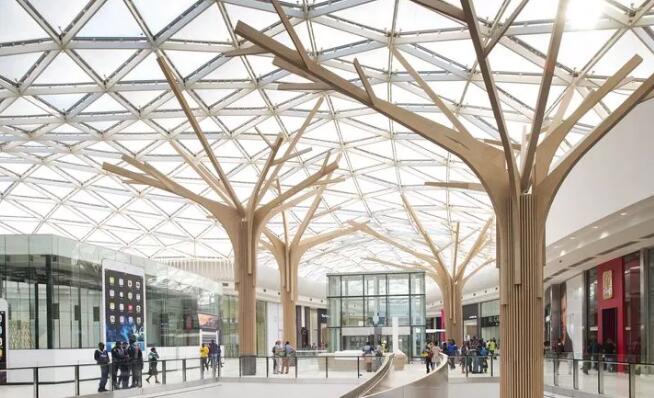

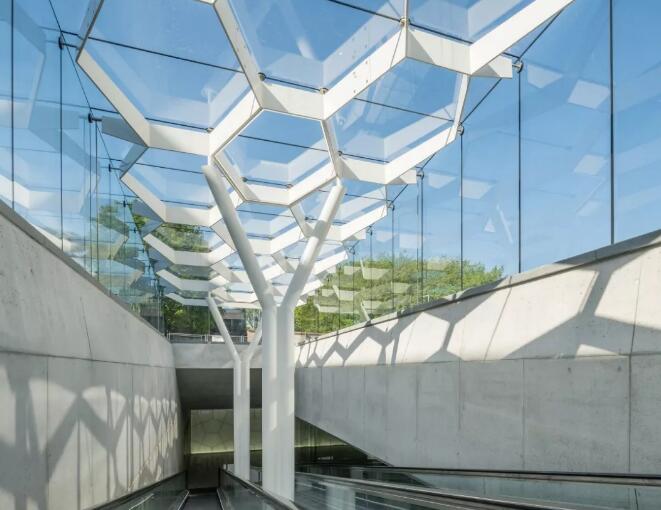

平面/曲面 + 樹形柱
對于跨度稍大的天幕，如果單純采用梁跨越，構件截面會比較大?？梢栽O(shè)置樹形柱支承，以減小天幕結構的跨度。這種情況下，樹形柱的拓撲、天幕網格以及節點細部設計是影響建筑結構效果的重點。
有的天幕雖然設計為曲面，但其曲面形狀的力學性能差，結構受力仍然以抗彎為主。這類曲面天幕結構與樹形柱相結合，才能以較細小的結構構件完成。

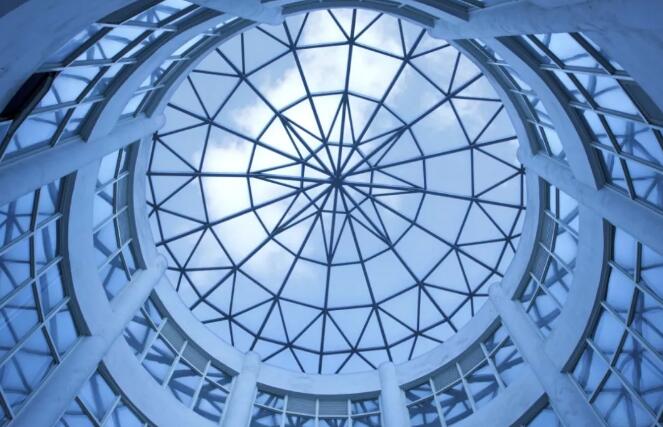

規則曲面網殼
規則曲面的天幕一般采用鋼結構網殼形式，利用網殼曲面的形抗原理，結構以軸向受力為主、效率高，以較小的截面尺寸即可實現很大跨度。這一類網殼曲面多為圓柱面、球面。

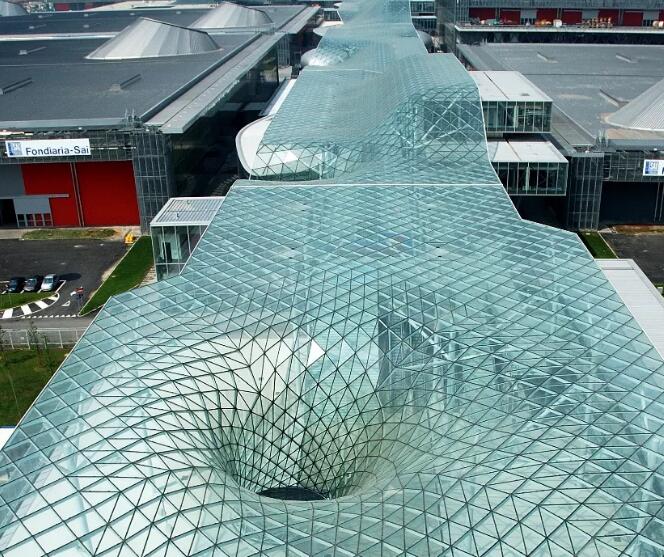

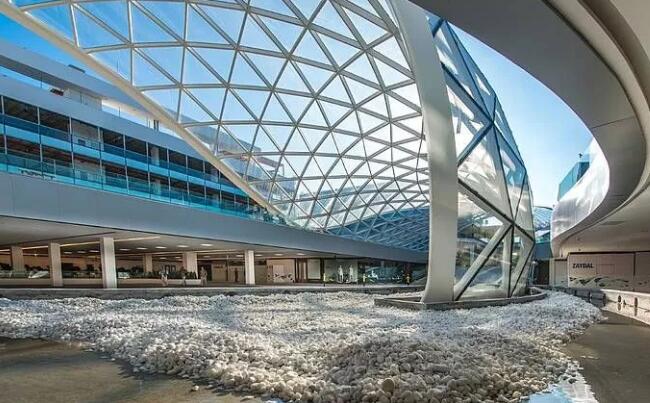

自由曲面
隨著建筑構型手段和建造技術的進步，出現了越來越多的自由曲面天幕。這一類曲面沒有嚴密的數學邏輯，如何以輕巧的結構形式構建是結構設計最大的難點。

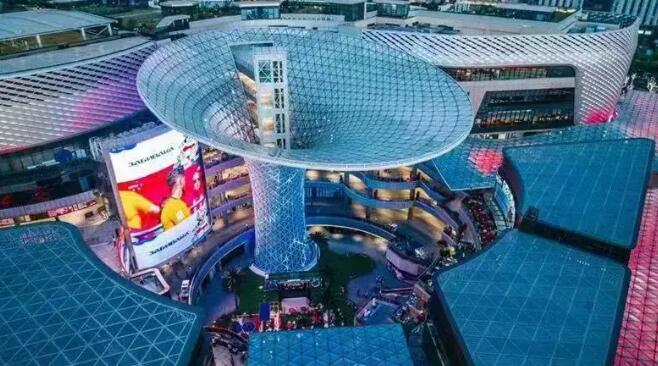

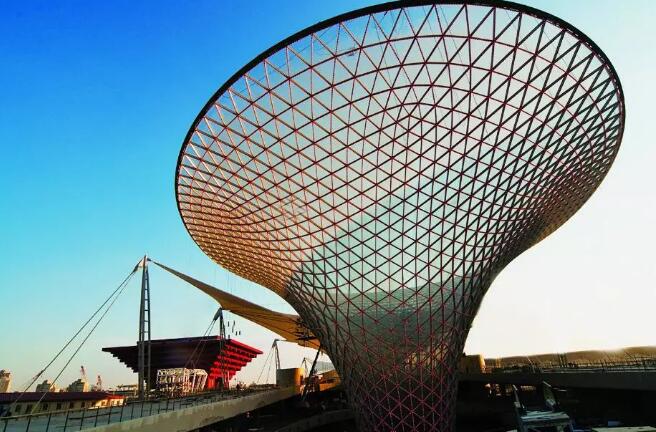

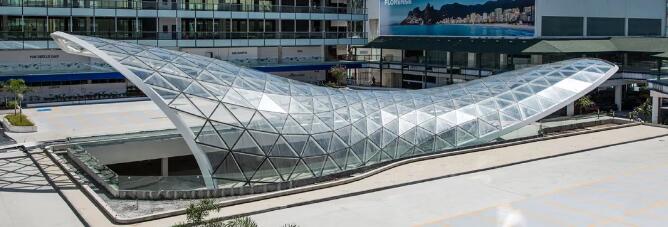

“喇叭形”曲面
以上各種天幕結構均是支承在周邊建筑或樹形上的。除此以外，還有一種以天幕網格獨立或相對獨立支承的結構，其建筑形態往往呈現“喇叭形”。

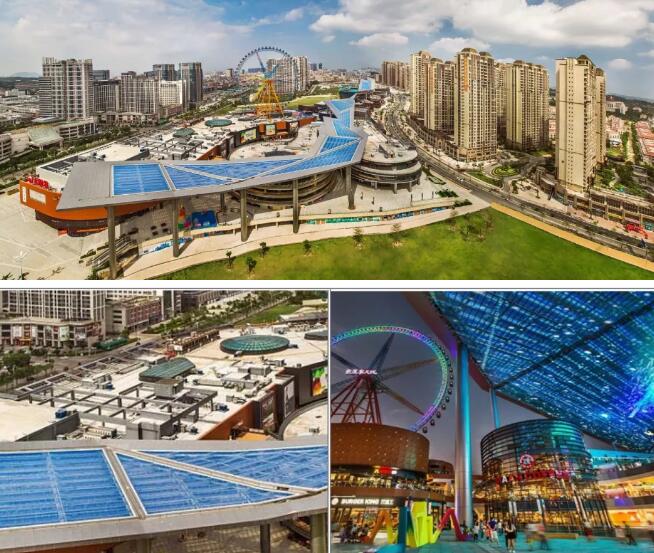

世茂廣場天幕結構
天幕結構長約500米，呈折板形態。天幕上覆蓋有ETFE氣枕膜面，膜面呈菱形；下部布置半透光的PTEF膜和LED燈條，賦予天幕幻影的效果。結構設計采用參數化建模分析，對構件布置、網格、節點進行精細化設計。

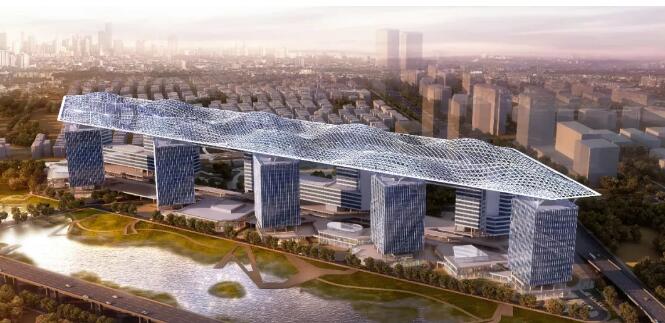

拉斐爾云廊
“云廊”平面尺寸長約730米、寬120米，波峰到波谷最大矢高16米。通過Y形外伸斜柱整體支承于由11棟間距50-100米的塔樓建筑群頂部，實現“如浮云一般連綿起伏”的形象，是一個超長、大跨的單層網格結構。
