輕紡城體育中心體育場—開合屋蓋膜結構

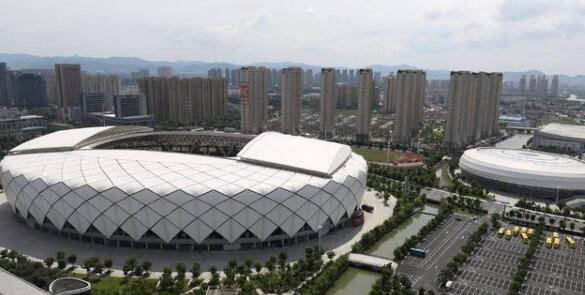

輕紡城體育中心體育場位于紹興市 西北的柯北新城，是國內第三個具有開合屋蓋系統的體育場，也是目前國內活動屋蓋跨度最大、可容納觀眾數 最多的開合式體育場，為國內無遮擋開啟面積最大 的全天候體育場，也是國內使用單層膜結構最大的體育場。體育場位于體育中心東南，與東側會展中心一期用地相連，既可作為體育場使用，也可在屋蓋閉合后，與東側的會展中心共同作為會展場地使用。
體育場可容納4萬人，總建筑面積為7.819 3 萬謂，建筑高度約為44. 9m,看臺下設配套服務用 房。體育場設有南北雙側滑移式開合屋蓋，可開啟 面積10 666. 10m2，場心區域21 623. 52m2可改造為 展廳，設置標準展位單元1 116個，周邊設會展登錄 廳、會議中心及會展辦公等用房。結構釆用鋼筋混 凝土少墻框架+空間鋼桁架體系，抗震設防烈度6 度，建筑耐火等級一級，建筑設計使用年限50年。

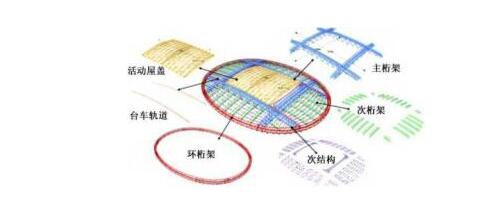

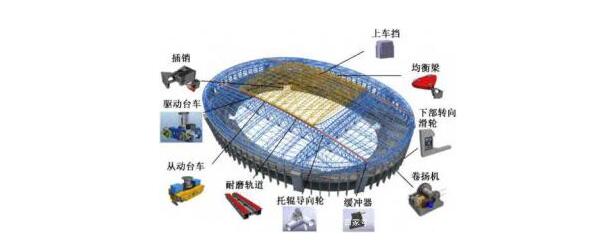

體育場活動屋蓋開合方式為南北滑動開合，滑 動軌道為同軸平行圓弧，軌道水平間距為96. 3m,軌 道半徑為872. 6m,長度為236. 5m。單片屋蓋行走體育場屋蓋結構由固定屋蓋和活動屋蓋組成。 固定屋蓋投影為四心圓，釆用空間鋼桁架結構，沿周 圈設置環桁架，通過球校支座與混凝土看臺連接，中 部設“井”字形4榀空間主桁架（主桁架下部設高強 鋼拉桿），環桁架與主桁架之間通過28榀空間次桁 架連接。活動屋蓋釆用平面桁架。
中國輕紡城體育場的固定屋蓋幾何形狀接近橢 圓形在沿活動屋蓋運行軌道方向布置長向主桁架，在與長向 主桁架垂直的方向布置短向主桁架，從而形成“井” 字形雙向立體主桁架；在固定屋蓋周邊布置環向桁 架以增加屋蓋結構的整體剛度；在整個屋蓋結構面 內布置次桁架與水平交叉支撐體系，以增加屋蓋結 構的面內剛度。
中國輕紡城體育中心體育場活動屋蓋釆用平面桁架結構，沿跨度方向共設置7道主桁架，主桁架最大高 度為6.2m,最小高度為1.5m。并在臺車軌 道縱向設置1.5m高的三角立體桁架，減小整個活 動屋蓋對變形的敏感性?；顒?dòng)屋蓋屋面釆用PTFE膜結構，可有效適應活動 屋蓋的變形，防水性能優越。
