厲害了！儲煤量達40萬噸，國內最大跨度桁架索膜結構封閉煤棚工程
近日，位于河北省唐山海港開發區的河北大唐國際王灘發電有限責任公司新建大跨度桁架索膜結構封閉煤棚工程主體竣工。

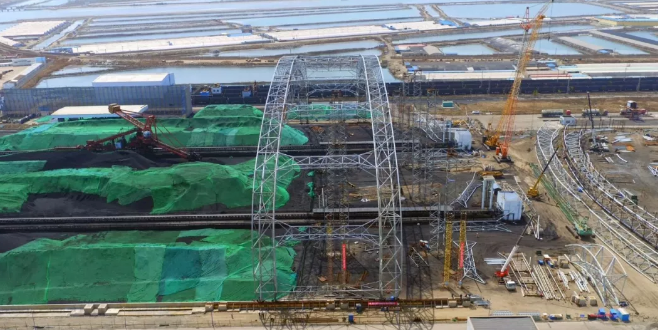

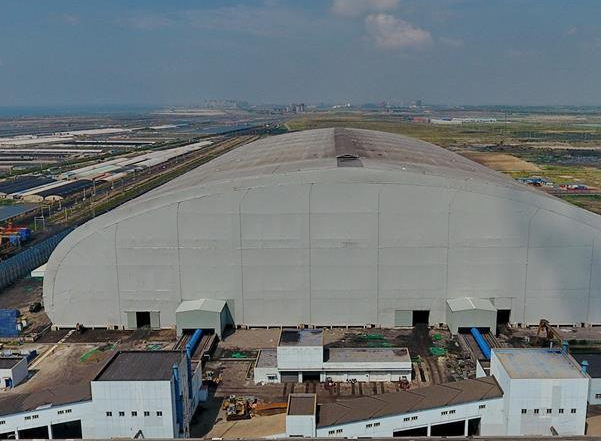

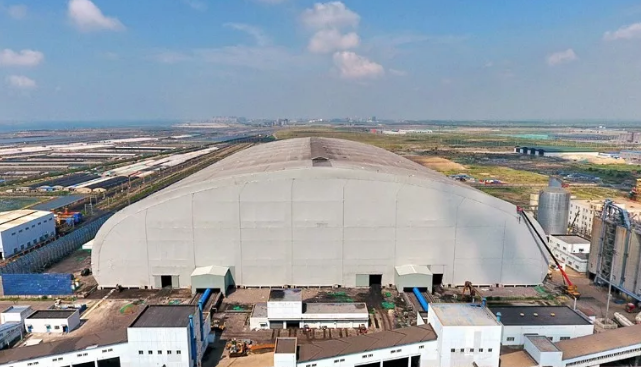

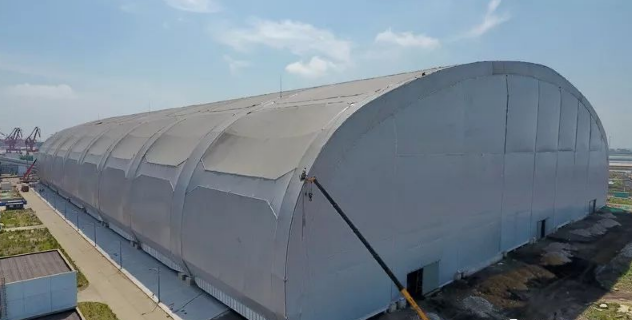

據了解，該儲煤棚工程采用大跨度預應力結構，由圓鋼管及鋼拉索組成，中間不設立柱，東西跨度285米，南北跨度208.2米，鋼結構總量為3500噸。屋面及墻面為索膜結構，建成投用后將有效控制粉塵飄散，提升環保水平。

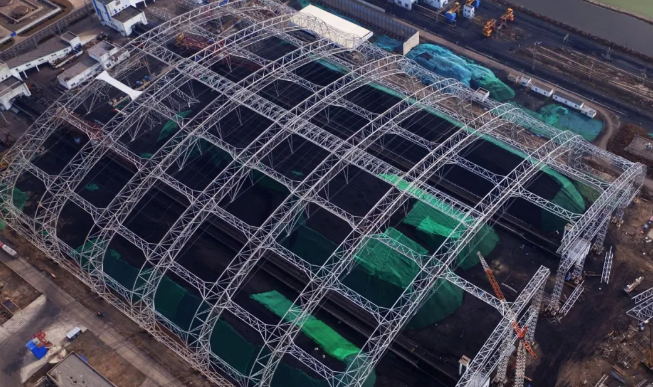

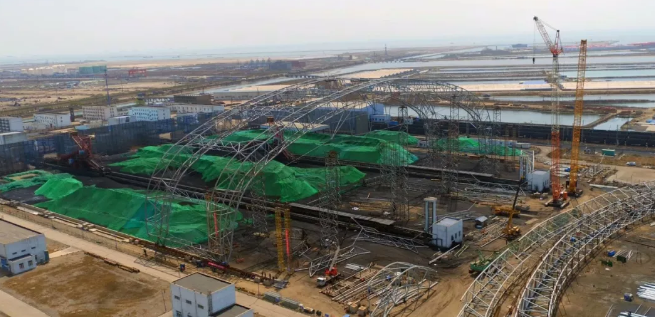

結構軸線尺寸202.2m*280m，支座間距35m，桁架上弦軸心高度52m。結構共有7榀主桁架，相鄰主桁架間設置11榀次桁架，東西兩側為山墻桁架，煤棚桁架支座坐落在兩側1m高的鋼筋混凝土柱上，軸線上混凝土柱截面2500mmx2000mm。

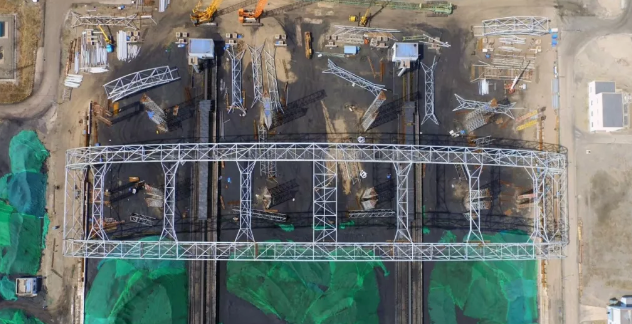

鋼結構每跨桁架支座支承在柱頂上，采用兩端鉸支的拱桁架，主桁架為倒梯形立體桁架，在桁架下弦設置預應力鋼索，鋼索標高33m。東、西兩側面抗風桁架為三角形立體桁架，上端通過水平鏈桿支撐在屋頂拱桁架上，將水平荷載傳遞到屋頂結構；下端為固定鉸支座，承擔山墻重量及水平荷載。
該儲煤棚儲煤量達40萬噸，它也是目前國內最大跨度的儲煤棚。
