輪輻式張拉整體鋼索膜結構案例--長春奧林匹克公園體育場

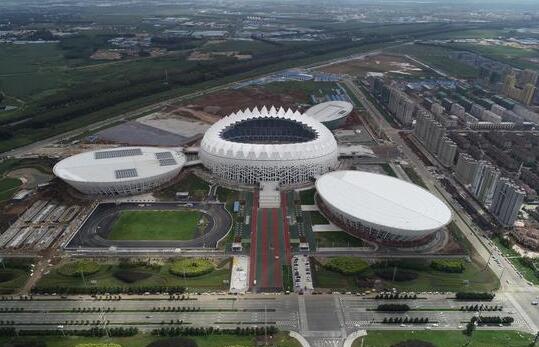

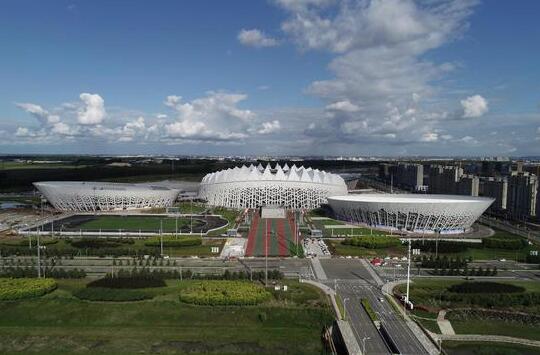

長春奧林匹克公園于2012年開始建設，是長春市“十二五”期間規劃建設的重大項目之一，位于長春新區核心區北湖科技開發區，公園總占地面積52.76萬平方米，擁有能容納近4萬人的體育場、能容納1萬人的體育館、能容納3000人的游泳館、能容納近10萬人的全民健身館。

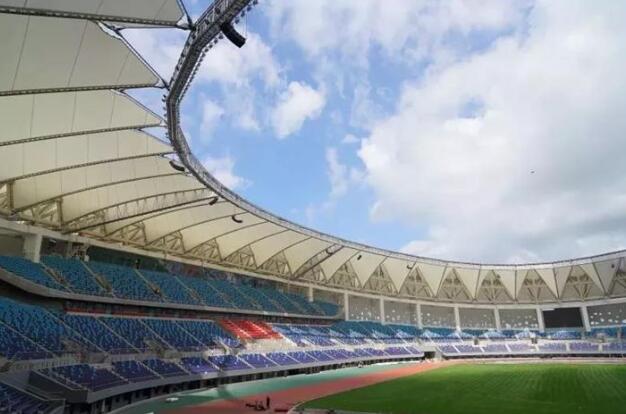

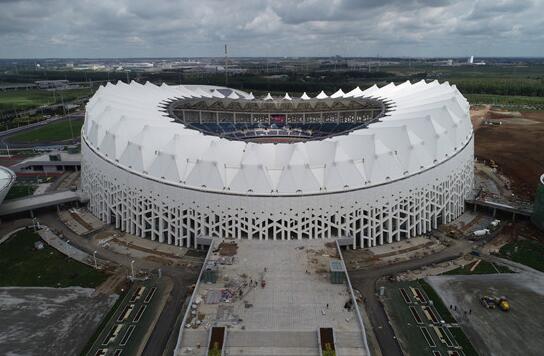

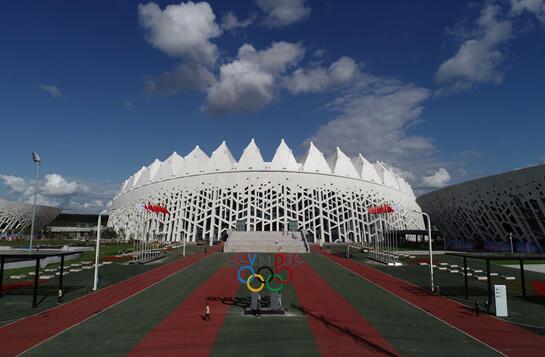

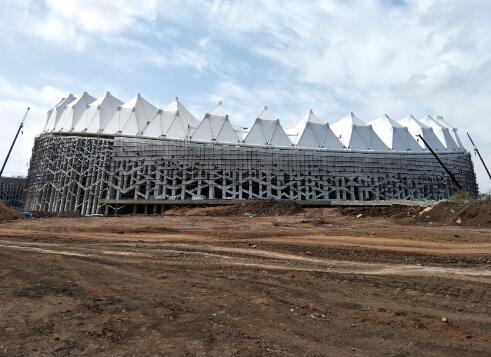

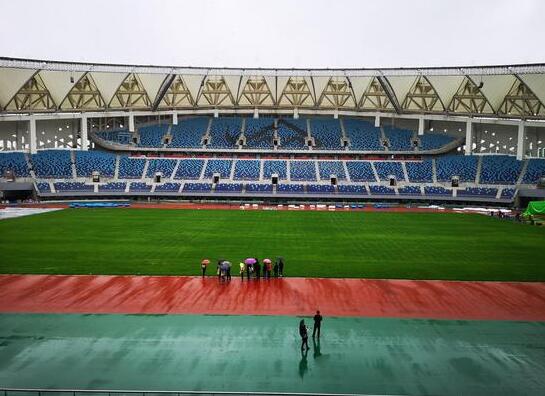

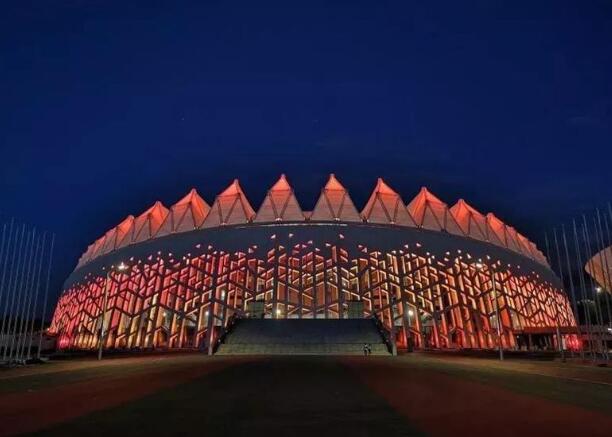

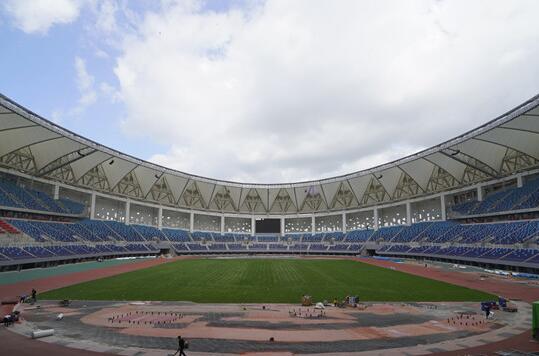

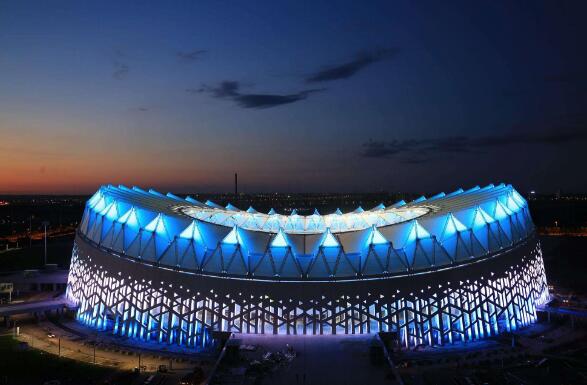

長春奧林匹克公園體育場采用獨特的輪輻式全張拉整體鋼索膜結構，總建筑面積為56186平方米，總座位數32200個，建筑結構高度為38.5米，罩棚桅桿頂高度為60米。結構平面投影近似圓形，其長軸方向長度為254.5米，短軸方向長度為249.2米。中心內環索為平面橢圓形，通過脊、谷索與圓形外環鋼結構桁架相連，立面呈馬鞍造型。脊索與谷索呈放射狀高低設置，并通過與高強度PTFE膜材的共同成型作用，形成波浪狀優美的造型。

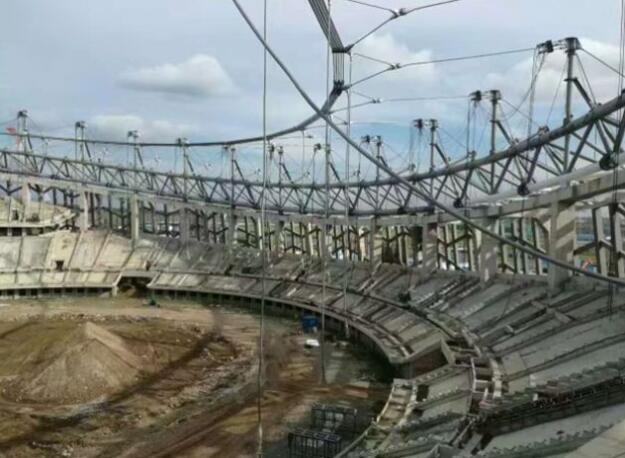

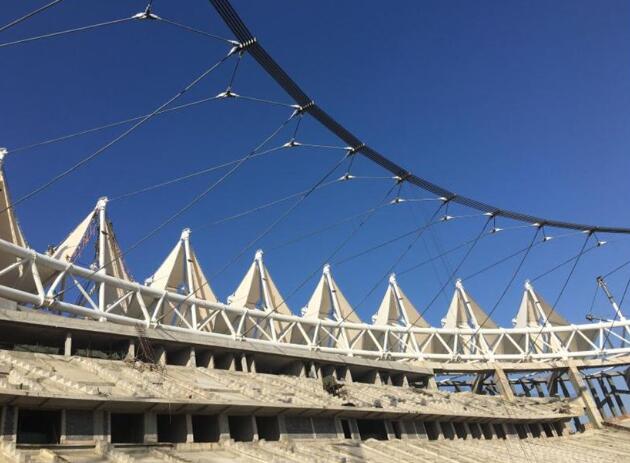

體育場屋蓋由鋼結構系統、鋼索系統和膜系統3部分組成。其中鋼結構系統布置在體育場的外圍，由三角形巨型空間環桁架、桅桿和斜撐桿組成。鋼索體系為雙層輪輻式拉索結構，主要由環索、谷索、內脊索、脊索、背索（包括上外脊索、下外脊索、側脊索、內拉索、外拉索和連系索）組成。
本工程屋蓋體系除環桁架、桅桿和斜撐桿外，均為柔性拉索。拉索種類有10種，共610根結構索。結構成型時的拉索張力大，且結構成型前后結構剛度變化大，造成節點多而復雜。 所以，拉索的節點設計是否正確成為結構設計中的關鍵所在。
此外，由于該結構體系與以往的輪輻式張拉結構不同，取消了上外壓環。而是通過背索拉緊桅桿，平衡徑向脊索的部分拉索力。以設置背索的桅桿構造替代上壓環，使得結構看起來更加輕巧，但因此增加了索的種類和數量，使節點更加復雜，增加了施工難度。因此如何讓12根拉索僅占據一榀位置便可完美呈現膜結構造型，成為在此次節點設計的重中之重。鋼索提供商堅朗通過引入鑄鋼節點設計，確保節點設計滿足結構設計要求，攻克了這一難題。
