蘇州工業園區體育場封頂，260米索網索膜結構全球首創
近日，蘇州工業園區體育中心體育場(簡稱“蘇體”)屋頂完成封閉。這標志著國內首創超200米跨度單層索網膜結構最復雜、難度最大的施工部分已完成。

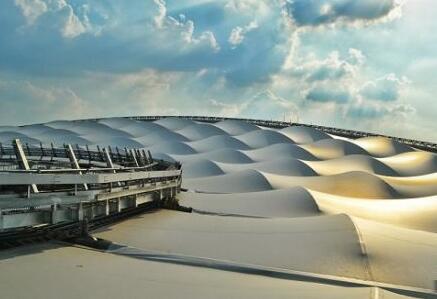

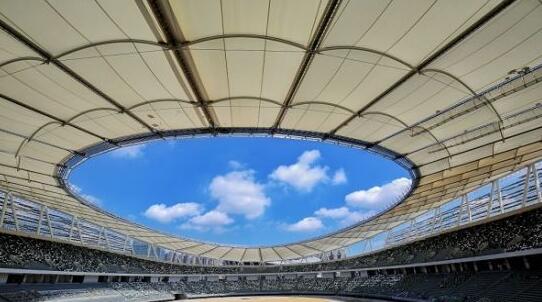

蘇體頂部的索結構由40根徑向鋼索和8根環向鋼索搭成。施工人員先在體育場內場地面將這48根索拼裝好，然后用80個提升裝置將它們同步整體提升到位，用時兩個多月。利用索結構承載著40片輕巧的PTFE膜，使得體育場總用鋼量大幅降低，僅約4600噸，比傳統鋼結構體育場節約了六到七成。
除了可以節約鋼材外，膜結構還可以從根本上克服傳統結構在無支撐、大跨度建筑上施工時所遇到的困難，造型也更為輕巧、節能環保。據程大勇介紹，這種特殊的膜國內研制水平目前尚不能達到工程設計要求，因此均由國外進口而來。每片膜面積700至950平米不等，平均價格在100萬元人民幣左右。
膜結構半透明的特征，使它能將光線廣泛地漫射到其內部空間，消除眩光；材料內部涂層具有較高的反射率，能在夜間保持室內的照明效果，減少室內照明用電；與玻璃材料相比，它又能大大減少熱量的傳遞，從而能減少電能的消耗，綜合效益顯著。
為了實現體育場動感的馬鞍形狀，施工團隊中建三局先用三維激光技術將搭好的索網掃描了一遍，再根據實測數據定下了每一片PTFE膜的尺寸。“國外僅有科威特國家體育場采用大跨度單層索網結構，但其環梁由斜看臺懸挑梁支撐，不同于我們工程的V形鋼柱。”程大勇解釋起另一技術亮點。支撐體育場屋頂?shù)腣形柱柱腳配有關節軸承，V形柱腳可多向滑移，用來減輕地震類災害引起的破壞。
目前，該工程體育場、游泳館屋面均已完成封閉，正式進入外幕墻封閉及內部裝修階段，2018年6月，蘇州市民即可在園區體育中心享受便捷的運動、購物一體化服務。
