第九屆空間結構獎 — 優秀膜結構工程系列報道
第八屆中國花卉博覽會創意館和特色館鋼管桁架

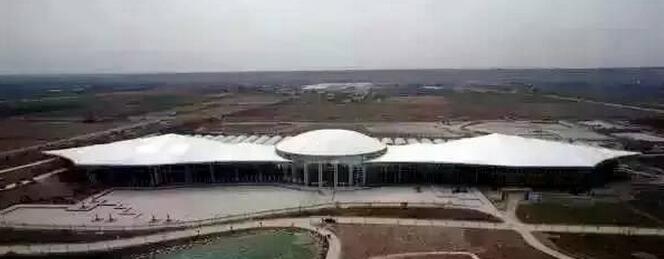

第八屆中國花卉博覽會特色館、創意館鋼結構工程，總建筑面積8819m2，該工程為魚形膜結構形式，膜結構骨架為空間鋼管桁架結構，由膜邊框、經向主管、左斜腹桿、右斜腹桿組成，整個結構骨架由短、長柱組成的柱網進行支承。該項目結構造型復雜，施工中各管桁架空間坐標的控制是難點和重點，主要采取下述方案解決。一是建立三維模型，對空間坐標進行轉換，對曲線進行圓弧擬合，平衡好擬合段數量；二是采用工廠分片制作，現場分片安裝與高空散裝相結合的施工方法；三是合理確定每榀桁架的分段長度；四是采用合理工藝，控制鋼管彎管精度。該工程由常州鋼構建設工程有限公司完成，并于2012年12月竣工，榮獲第九屆空間結構獎施工金獎。
佛山國際家居博覽城中庭屋面索膜結構

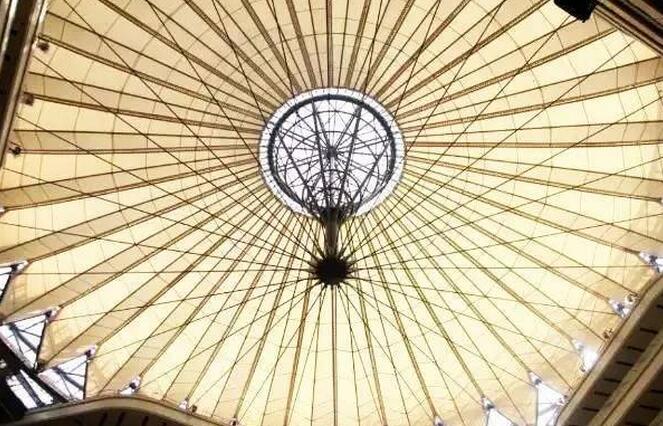

佛山國際家居博覽城是目前珠江三角洲最大的國際家居展覽場和大賣場。四棟展覽場建筑圍合形成了“十字”中庭，中庭圓傘型屋面采用索膜結構，32組V形膜片組成直徑89m的懸索大傘，每片V形膜單邊面積約為370m2，總面積約11840m2。中庭圓傘型屋面為輻射式的雙層索系，雙層索一端錨固于內環上，另一端錨固在周邊的受壓外環上。主體結構由外環桁架、內環飛柱及上下雙層索系組成，表面為波浪形，覆蓋PTFE膜材。懸索結構總體施工順序為：在外環鋼結構和飛柱拼裝完畢后，將所有拉索與飛柱連接上，再采用提升千斤頂對上脊索及飛柱進行提升，當提升到一定高度時，開始安裝上脊索和上谷索，接著安裝下索，然后對上脊索和上谷索進行調整，最后張拉下索完成結構張拉成形，張拉完成后再進行邊索的安裝。該工程于2012年9月竣工，榮獲第九屆空間結構獎施工金獎 。
盤錦紅海灘體育場索膜結構

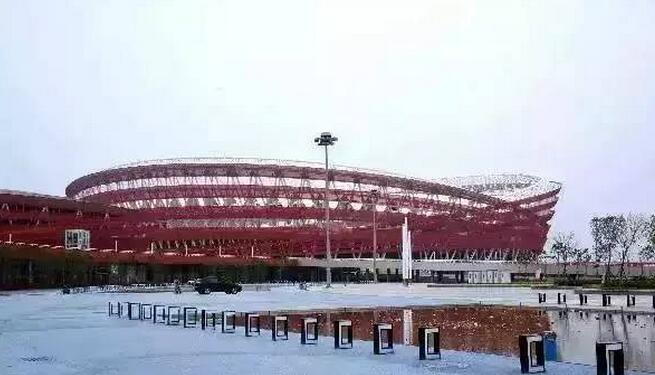

盤錦體育中心總建筑面積約為12萬m2，為遼寧省承辦的2013年第十二屆全運會的分場館。其中可容納35600名觀眾的紅海灘體育場為一超大型的索膜結構工程，體育場建筑面積45100m2。體育場屋面工程投影為橢圓環形，平面尺寸約為270×238m，立面形狀為馬鞍形。屋蓋采用半開敞式，內環開口平面尺寸約為197×136m，呈現為西高、東低非對稱造型。體育場膜結構屋蓋由主體鋼結構系統、索網系統、膜系統三個部分組成，其中主體鋼結構系統分布于場區外圈，包括內外兩圈X形交叉鋼管柱和自上至下共六圈環梁（或環桁架），作為整體抵抗索系傳來的張拉力；索網系統由內環索、吊索、谷索、脊索和前后邊索組成，索系與鋼結構系統連接成穩定的索網系統，形成空間整體預應力體系；膜系統由144個單元膜片組成，布置在環索和外圍鋼框架之間的環形區域，并跨越脊索和谷索形成波浪起伏的曲面造型。該索膜工程安裝過程主要有以下幾個重要環節：鋼結構拉索耳板監控、環索鋪設、吊索提升、谷索安裝、脊索和膜安裝及預應力施加。該工程于2013年5月竣工，榮獲第九屆空間結構獎施工金獎。
昆山市體育中心游泳綜合館膜結構
昆山市體育中心游泳綜合館由游泳館及網球館構成，總建筑面積24145m2。其中游泳館膜結構為固定屋面，網球館膜結構為開合屋面，可以沿水平軌道開啟。游泳館工程分外膜工程與內膜工程兩部分。外膜分割部位采用壓板節點，上覆防水膜；周邊采用可調的張拉節點設計，有效消化鋼結構在施工過程中產生的偏差。在游泳館的設計中，通過雙層膜與合理空氣層厚度相結合，進行了建筑熱工設計，將膜結構保溫節能技術成功應用到游泳館膜結構工程中，在滿足透光要求的同時滿足熱工性能。網球館屋面桁架跨度66m，采用了開合結構，兩條軌道，水平開啟，開啟面積6525m2，活動屋蓋采用自驅式機械系統，在兩條水平軌道上運行，每條軌道上有4部臺車承載驅動，在軌道梁端部裝有緩沖限位裝置。該工程于2012年4月竣工，榮獲第九屆空間結構獎施工金獎。
臺州學院椒江校區風雨操場索膜結構

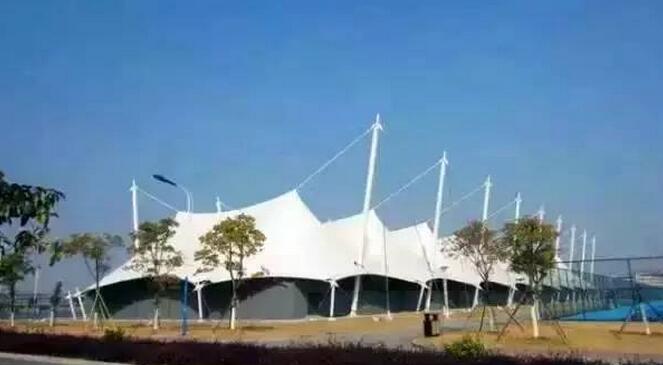

臺州學院椒江校區風雨操場索膜結構工程由9個雙峰傘形膜體單元相連，形成脊谷形張拉膜結構，拉索和桅桿與膜組成主承載體系，整體長172m，寬56m。9個單元膜體中，中間膜體單元為18×56m，邊膜單元為14×56m。每個單元膜體由主桅桿與脊索、谷索、后拉索，邊界索與膜面構成。施工安裝的流程是：首先進行基座定位安裝；隨后安裝主桅桿、平衡后拉索與穩定索，構成一不可變的穩定結構；再安裝膜體、脊索、谷索等；最后安裝次桅桿、平衡后拉索、調節器；最后對拉索進行張拉，安裝防水膜等。該工程于2013年8月竣工，榮獲第九屆空間結構獎施工金獎 。
秦龍現代生態智能創意農業園膜結構
陜西秦龍現代生態智能創意農業園（2號地塊）一標段工程膜結構工程位于陜西省西咸新區涇河新城。該工程結構形式為骨架式膜結構，采用內外雙層膜，內外膜展開面積約30000m2。該工程總長度267m，最大跨度61m，最高處27.5m。二次鋼構件為鋼板焊接，形成上覆膜結構的支撐體系。膜結構主要工藝包括：二次鋼構深化設計、膜節點設計、膜片裁剪設計、膜片生產加工、運輸、二次鋼結構的安裝焊接、調整檢驗、膜結構安裝幾大部分。該工程外膜的安裝上充分參考了PTFE膜結構的做法，內膜采用綁繩的做法，同時實現了外膜的平整性以及內膜外膜之間的密閉性。該工程于2013年12月竣工，榮獲第九屆空間結構獎施工金獎。
